JZY-SPD 浪涌保護器
JZY-SPD系列浪涌保護器按照GB-18802，1-2002(IEC61643-1)設計，其內部核心元件采用本公司生產的優質芯片/放電間隙。承受過電壓能力強，殘壓低，漏流小。使用安全可靠。
一、 產品結構特點：
1、 JZY-SPD系列產品的兩個電極分別與L(N)、PE線相連，兩個電極之間形成一個電氣間隙。電網在不超過點火電壓的情況下運行時，兩個電極之間呈高阻狀態，如果電網因雷擊或操作過電壓使兩個電極之間的電壓超過點火電壓時，間隙被擊穿，通過弧光放電將電壓能量釋放，沖擊波過后，電弧將被分弧片和滅弧室組成的滅弧系統熄滅?；謴?fù)到高阻狀態，放電間隙完全封閉，無電弧外泄。
2、 地極保護器系列產品通流量大，殘壓低。內置高性能氣體放電管，安全性能高，模塊化設計，采用接線端子連接，接線可靠、方便。
3、 直流電源系列防雷器采用模塊化設計，接線端子連接，安裝更換方便，采用多重保護技術，保護能力強，可靠性高，通流量大，殘壓低。
4、 外形尺寸：
二、安裝說明：
1、采用35mm導軌安裝。
2、SPD保護器并聯安裝于設備的輸入端。
3、200KA、150KA、100KA系列中間用連接片在模塊的下端連接起來。80KA、65KA、40KA、25KA、15KA由底座和模塊兩部分組成。
4、保護模塊的上端分別接相線L、零線N、接地線N，并將PE端連接的模塊與大地重復連接。
5、為了便于維護檢查，增強后備保護，可在保護器的前端串聯一組(1級3級)斷路器(熔斷器)，其斷路器(熔斷器)選型見附表：
6、產品可應用于不同供電系統，具體接線圖如下：
a、 SPD-200/4P、SPD-150/4P、SPD-100/4P、SPD-80/4P、SPD-40/4P、SPD-25/4P
b、 SPD-200/3P+N、SPD-150/3P+N、SPD-100/3P+N、SPD-80/3P+N、SPD-65/3P+N、SPD-40/3P+N、SPD-25/3P+N、SPD-15/3P+N
斷路器(熔斷器)選型表：
備注：A、SPD保護器與被保護設備的距離應不大于5M為宜。
B、斷路器與SPD之間連接的導線長度應盡量短，以不大于1M為宜，大于1M時，導線的截面應該成比列增大，導線拐角處應有弧度。
C、保護器的接線端，設備的接地端，設備的接線端與地位端與地電位宜做等電位或局部等電位連接。

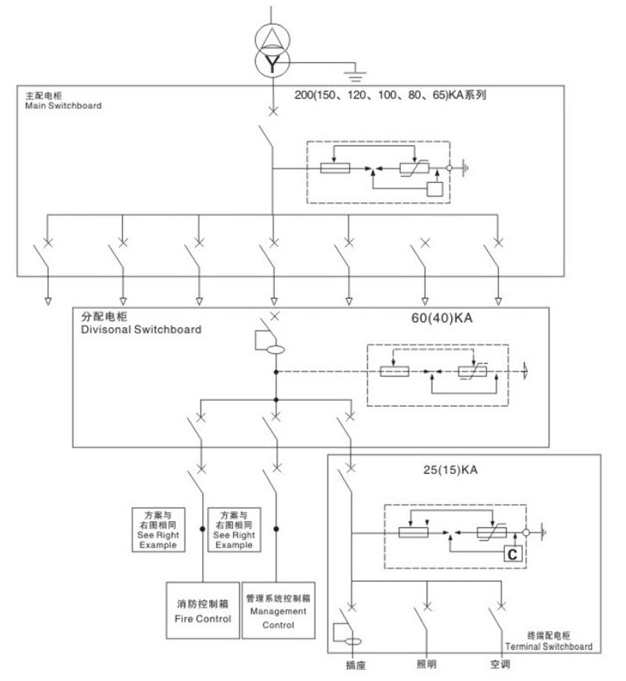

三、參考設計圖：
