JZY-KG-3 智能操控裝置
1、產品概述
全新概念的開關柜智能操控裝置。 產品功能強大，使用于3-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、觸頭/電纜搭接頭無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。

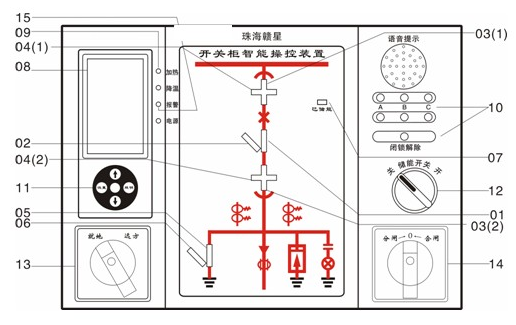

3、模擬顯示部分
01斷路器合指示
02斷路器分指示
03(1)、03(2)工作位置指示
04(1)、04(2)試驗位置指示
05接地開關合指示
06接地開關分指示
07儲能指示
08溫濕度設置及數字顯示
09加熱報警指示
10帶電顯示及閉鎖
11操作鍵盤
12儲能旋鈕
13遠方/就地轉換開關
14分/合閘轉換開關
15液晶顯示界面
3.1斷路器狀態顯示
斷路器合閘并且分閘回路完好時，紅色01模擬條發光;
斷路器分閘并且合閘回路完好時，綠色02模擬條發光;
3.2手車位置顯示
無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。
3.3接地開關位置顯示
無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。
3.4彈簧儲能顯示
無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。
3.5帶電顯示及閉鎖功能
1、LED啟輝電壓(KV)：額定相電壓×0.15-0.65
2、閉鎖啟控電壓(KV)：額定相電壓 ×0.65
3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
注：強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作;運行中控制電源消失，閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。
3.6自動加熱除濕控制及溫濕度數字顯示功能
可帶1路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行的設置加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度小于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱;當環境溫度≥40℃時，無條件停止加熱，防止過熱損傷;當加熱斷器線時，斷線報警輸出。
3.7雙電源自動轉換
直流供電斷開時，交流電源及時工作，保證在設備檢修停電時，裝置部分功能仍然工作，如柜內照明、溫濕度控制、語音防誤提示、閉鎖解除等功能。
3.8人體感應探頭
當有人站在柜前停留時，自動啟動柜內照明、送電時帶有語音提示。
3.9智能語音防誤提示功能
1、當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?rdquo;。
2、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?、?qǐng)分接地開關”。
4、當柜體主回路送電時，柜前有人停留時，語音提示“本柜主回路已帶電”。
3.10分合閘功能
裝置面板上設有分閘/合閘轉換開關(或按鈕)、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。
3.11 觸點及電纜測溫功能
可以同時測量6點溫度測試點，當測量溫度大于設定跳閘和告警值時，本裝置輸出跳閘或告警信號。

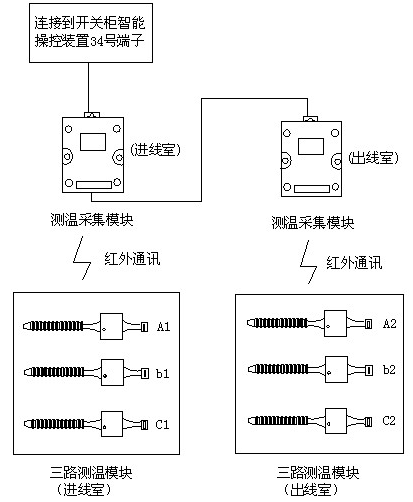

附圖：觸頭/電纜搭接頭測溫安裝說明
1)測溫單元結構
觸頭/電纜搭接頭電氣接點溫度在線檢測裝置由開關柜智能操控裝置、測溫發射模塊、測溫采集接收模塊組合而成。
2)裝配
測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝，測溫采集模塊分別安裝在進線室和出線室柜壁上，測溫發射模塊與測溫采集模塊盡量不要遮擋，兩個測溫采集模塊為串行聯接。
測溫發射模塊：顏色為灰色，進線室為(A1、b1、C1)，出線室為(A2、b2、C2)。
測溫接收模塊：顏色為銀白色，連接線長距離在3米內為宜。

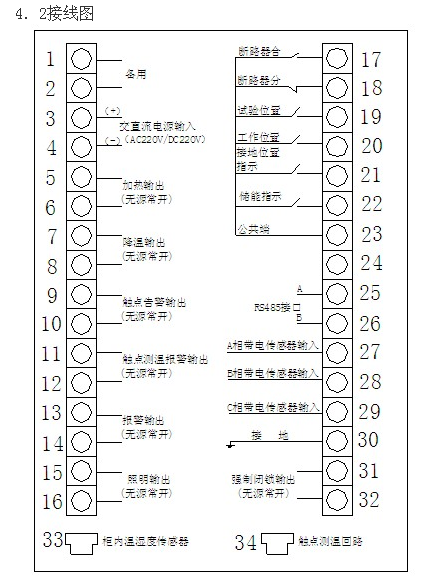

4、安裝尺寸與接線圖

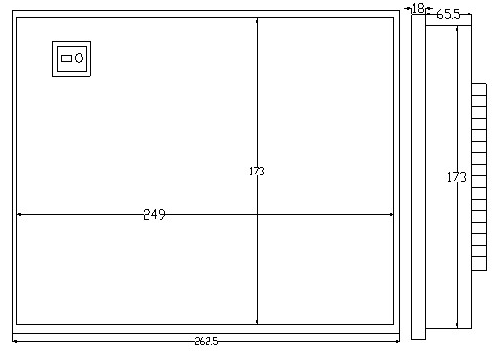

4.1安裝尺寸(開孔尺寸：249mm×173mm)
