JZY-XXQ-2 二次微機消諧裝置
一、概述
微機智能消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、PT斷線和諧振故障。如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

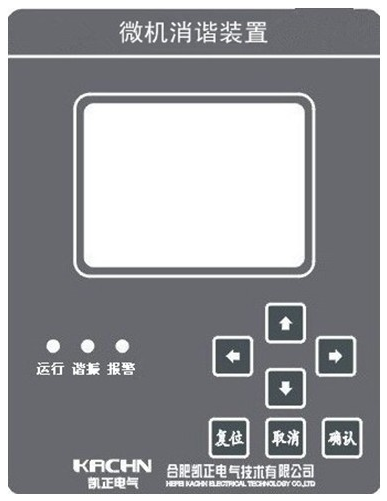

3.裝置正面效果圖
信號燈及按鍵說明：
u 運行：正常運行指示燈，閃爍頻率1Hz;u 諧振：諧振故障指示，諧振故障消除后熄滅;u 報警：故障指示，系統正常運行后熄滅;
u ↑↓±：菜單選擇和參數調整按鍵;u 確認：進入下級菜單和確認參數設定按鍵;u 取消：返回上級菜單和取消參數設定按鍵;u 復位：系統重新啟動按鍵。
4.工作原理

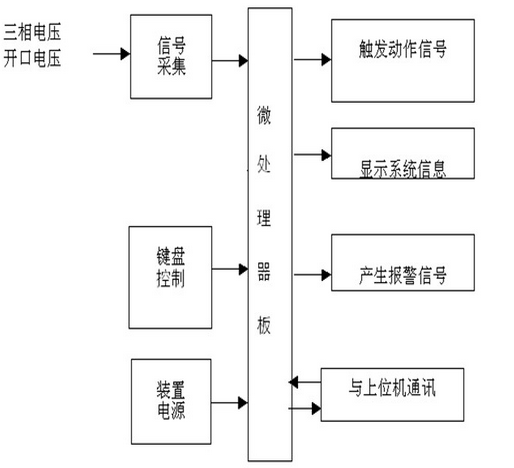

微機消諧裝置控制器是基于PT提供的電壓信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器板、按鍵顯示板、信號輸出板和電源板構成。
二、操作說明
設備在到達現場后，先進行控制器試驗，電源要求為交/直流220V±10%。在送電前需檢測電源范圍是否符合以上要求。

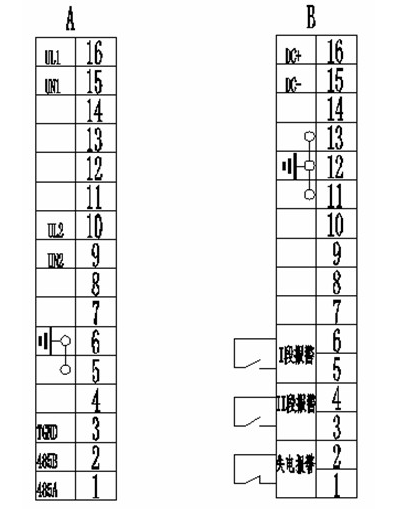

四、裝置端子接線圖
端子A為裝置信號通訊：
n A15~A16為第I段母線開口電壓輸入;n A9~A10 為第II段母線開口電壓輸入;n A5~A6為接地公共端;n A3為485通訊接口地;n A2為485通訊接口A;n A1為485通訊接口B;
端子B為裝置電源報警：
n B15~B16提供電源輸入接口;n B11~B13為接地端;n B5~B6為第I段母線故障報警端子,常開;n B3~B4為第II段母線故障報警端子,常開;n B1~B2為失電報警端子，常閉;u 對微機消諧裝置進行訪問，裝置將給出應答信號，告訴計算機此刻本裝置
的運行狀態。

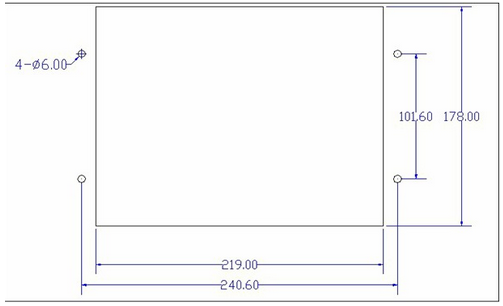

五、安裝尺寸
深度：200mm
