JZY-DGB 大容量過電壓保護裝置
概述
電力系統運行及操作過程中所產生的過電壓及大氣過電壓對電氣設備的危害之甚是眾所周知的，會導致電氣設備的絕緣加速老化和損壞，更會擴大故障范圍，引起重大的經濟損失。過電壓的產生是不可避免的，但是，過電壓帶來的危害可以降低到最小程度。我公司生產的大能容組合式過電壓保護器性能優異，為電氣設備的正常安全運行提供保障。
目前，市場上的其他過電壓保護器，或因采用傳統無間隙結構而容易老化，長期運行后自身性能的穩定性不能保證;或因結構設計不合理，致使保護性能差強人意;還有因通流量小而變的相當脆弱，在過電壓下極容易損壞，甚至發生爆炸。諸如此類不盡人意的缺點，難以滿足電力系統的安全穩定運行及電力用戶對供電可靠性的要求，而大能容組合式過電壓保護器(JZY-DGB)彌補了以上的眾多不足之處，在大氣過電壓及各種操作過電壓防治場合皆可以起到明顯的保護效果。

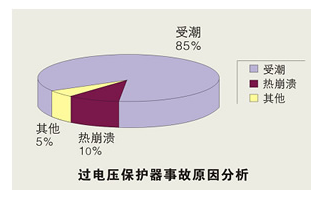

JZY-DGB采用了獨特的間隙下沉技術，解決了過電壓保護器在運行過程中的“呼吸”現象，根本上杜絕了產品受潮問題，從而避免了用戶電力系統此類事故的發生。JZY-DGB采用通流量大、高性能的ZnO閥片，從而解決產品因系統過電壓能量過大而造成的熱崩潰事故。
原理和特點

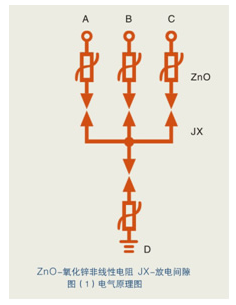

大容量組合式過電壓保護器由四個放電間隙和氧化鋅電阻串聯的單元組合成四星型結構，如圖所示：
本產品具有如下特點：
1、通流容量大
采用性能優異的高能氧化鋅電阻，通流容量大，使用范圍廣，可以使用在對保護器性能要求更高的場合。更適用于電力系統中易產生較長持續時間的過電壓、而被保護設備的絕緣又相對薄弱的場所中。
2、可分相記錄過電壓次數
過電壓動作計數器采用高速數據處理單元和軟件數字濾波調理電路，時刻反映并記錄被保護設備的過電壓發生狀況，記錄三相六路的過電壓次數，預知系統故障，為事故分析提供依據。
3、動作值穩定
新材料的應用和內部結構的最新設計解決了放電分散度問題，使保護的可靠性大為提高。
4、外形設計更加人性化
5、使用壽命長
采用放電間隙和氧化鋅非線性電阻相串聯的結構，使兩者互為保護;放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后立即熄弧，無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
6、優良的密封及電氣絕緣性能
氧化鋅閥片組和硅橡膠外套一次模壓成型，具有電氣絕緣性能好、密封性強、耐震動、耐污、耐老化、憎水等優點。
運行維護
1、每兩年(或必要時)做一次預防性試驗，同時除去大能容組合式過電壓保護器表面的灰塵。
2、定期檢查計數器所記錄的三相六路過電壓次數，以防止未察覺的故障或隱患。具體操作參見產品使用說明書。
3、無源計數器每三年更換一次電池。
安裝注意事項
1、在運輸及安裝過程中，禁止手提高壓引線電纜，且要注意避免保護器發生強烈碰撞。
2、將大能容組合式過電壓保護器用螺栓固定在安裝位置后，要保證A、B、C三相高壓引線電纜與其它設備之間的空氣距離大于50mm，過長時可將該電纜捆扎固定在同相母線上，嚴禁將不同相電纜捆扎在一起，同時保證接地電纜要良好接地。

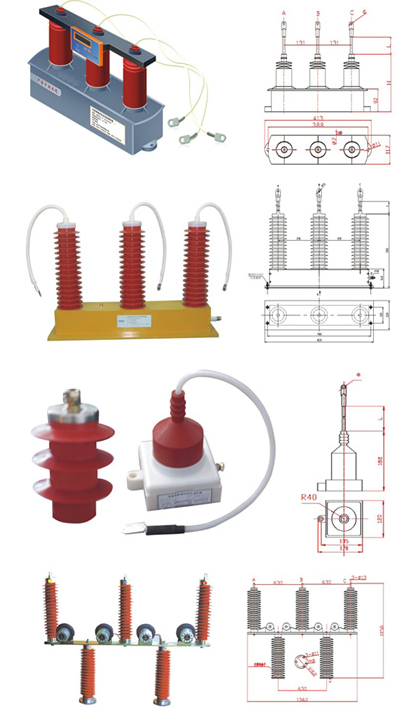

安裝尺寸
